Коротко: ректификационная колонна — вертикальная труба (царга) с насадкой над перегонным кубом и дефлегматором наверху. Дефлегматор возвращает часть сконденсированного пара вниз, флегма многократно встречается с паром, и смесь «выстраивается» по высоте: лёгкие примеси вверху, спирт посередине, сивушные масла и вода внизу. Так из сырца крепостью 35–40 % получают ректификат около 96 %: инструкция Luxstahl обещает 96,6 % при скорости 2 л/ч и нагреве не меньше 3,3 кВт. Бражная колонна устроена так же, но короче и сохраняет часть аромата сырья.
Содержание:
- Бражная и ректификационная колонна: таблица
- Устройство и узлы
- Принцип работы
- Насадки и тарелки
- 2 или 3 дюйма, высота, мощность
- Работа колонны: отбор по шагам
- Что такое ректификат
- Какую колонну выбрать
- Безопасность
- Частые ошибки
- Частые вопросы
Бражно-ректификационные колонны: в чём разница
Самогонный аппарат колонного типа — общее название для аппаратов, где над кубом стоит колонна с насадкой и дефлегматором. Внутри этой группы два режима работы, а самогонный аппарат с ректификационной колонной обычно умеет оба. Обзор всех типов аппаратов, включая дистилляторы с сухопарником и аламбики, есть в статье как выбрать самогонный аппарат. Здесь — только колонны.
| Параметр | Бражная колонна (БК) | Ректификационная колонна (РК) |
|---|---|---|
| Что заливают в куб | Брагу (процеженную) или сырец | Только спирт-сырец после первой перегонки, разбавленный до 35 % |
| Насадочная часть | Короткая: например, у «Магарыч 51» царга 50 см, общая высота колонны 80 см | Длиннее и плотнее: в инструкции Luxstahl — две царги с 4,8 кг СПН |
| Крепость на выходе | Ниже: в режиме с одной царгой и РПН Luxstahl указывает 90–94 % | Около 96 % (96,3–96,6 % по инструкции Luxstahl) |
| Аромат сырья | Частично сохраняется | Почти полностью уходит |
| Для чего | Чистый самогон, фруктовые и зерновые дистилляты | Нейтральный спирт для настоек и ликёров |
| Температура в колонне при отборе тела | 77–78 °C (инструкция «Магарыч») | Стабильная ±0,1 °C, рост на 0,3 °C — сигнал хвостов (Luxstahl) |
| Сложность | Средняя | Высокая: долгий прогрев, стабильный нагрев и вода |
Многие современные колонны универсальны: одну и ту же трубу собирают как потстилл (простой дистиллятор без укрепления), бражную колонну или РК, меняя насадку и узел отбора. Так описаны режимы, например, в инструкциях «Добрый Жар» Абсолют и «Магарыч».

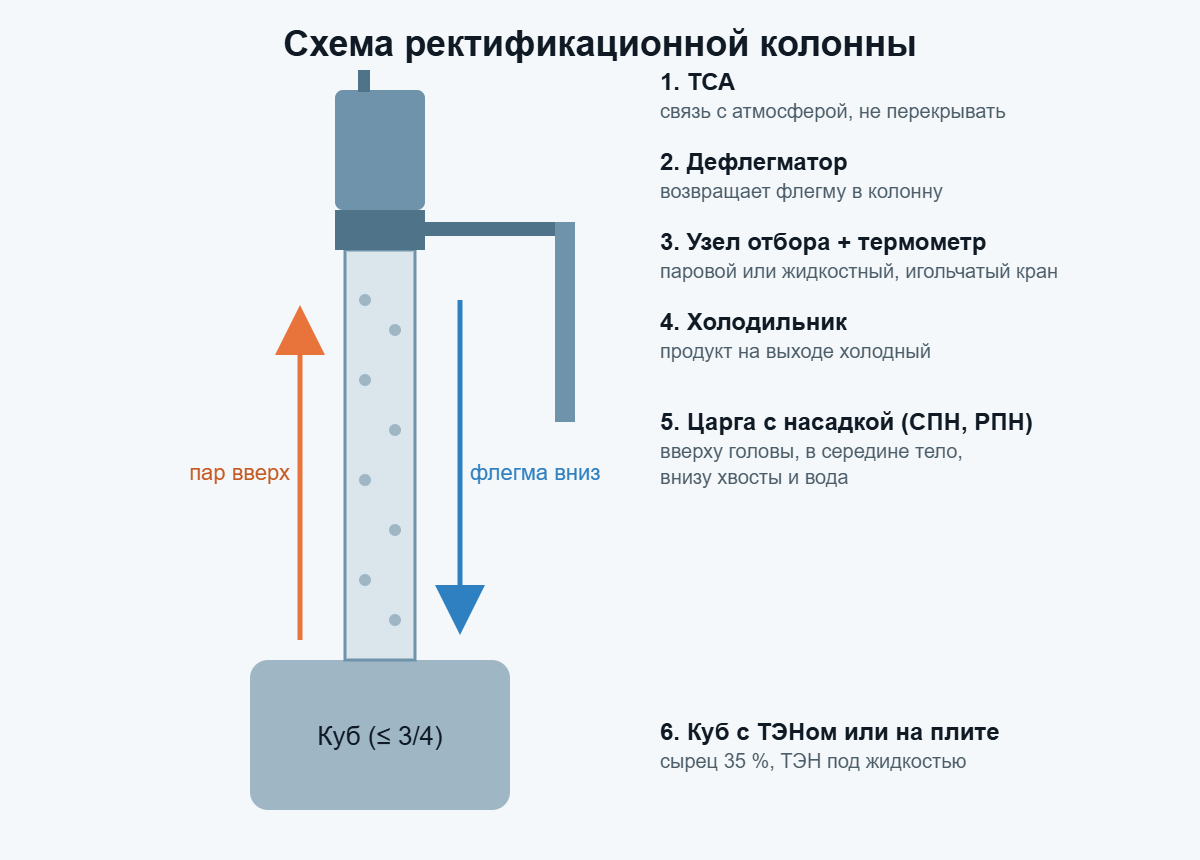

Устройство ректификационной колонны: узлы и схема
Схема ректификационной колонны снизу вверх выглядит так. Названия узлов совпадают у большинства производителей.
| Узел | Что делает | На что смотреть |
|---|---|---|
| Куб с нагревом | Испаряет сырец | Заполнение не больше 3/4, ТЭН полностью под жидкостью |
| Царга (одна или несколько) | Труба, в которой идёт тепломассообмен | Диаметр 2 или 3 дюйма, пищевая нержавейка, кламповые соединения |
| Насадка | Увеличивает площадь контакта пара и флегмы | СПН, РПН, сетка Панченкова или тарелки |
| Термометр (гильза) | Показывает температуру в колонне | Точность до 0,1 °C, место установки по инструкции |
| Узел отбора | Отводит часть продукта в приёмную ёмкость | Паровой или жидкостный, игольчатый кран для тонкой регулировки |
| Дефлегматор | Конденсирует пар и возвращает флегму в колонну | Отдельная регулировка воды |
| Холодильник (доохладитель) | Охлаждает отобранный продукт | Продукт на выходе должен быть холодным |
| Трубка связи с атмосферой (ТСА) | Не даёт давлению в системе подняться | Никогда не перекрывать |
Связка «ректификационная колонна — дефлегматор» неразделима: без дефлегматора колонна не работает, потому что нечему возвращать флегму. Типы дефлегматоров (кожухотрубный, Димрота и другие) отличаются конструкцией, но задача у них одна.
Ректификационная колонна: принцип работы
Ректификация — разделение жидкой смеси многократным испарением и конденсацией. Работа ректификационной колонны держится на трёх понятиях.
- Флегма. Это жидкость, которую дефлегматор возвращает в колонну. Стекая по насадке навстречу пару, она обогащается тяжёлыми примесями и водой, а пар — спиртом.
- Флегмовое число. Отношение количества флегмы, возвращаемой в колонну, к количеству отбираемого продукта. Чем меньше отбираете при той же мощности, тем выше флегмовое число и тем чище разделение, но тем медленнее работа.
- Теоретическая тарелка. Условная ступень, на которой пар и жидкость приходят в равновесие. Чем больше таких ступеней укладывается в высоту насадки, тем лучше колонна разделяет компоненты.
Разделение возможно из-за разницы температур кипения. Руководство Luxstahl приводит такие ориентиры: этанол — 78,3 °C, лёгкие эфиры и ацетон — 60–70 °C, сивушные масла и вода — 82–100 °C. В колонне эти компоненты «выстраиваются в ряд» по высоте: низ горячее, верх холоднее. Лёгкие «головы» скапливаются вверху и отбираются первыми, затем идёт «тело», а «хвосты» поднимаются наверх, только когда спирта в кубе становится мало.
Отсюда главное правило: колонна по температуре не «настраивается», а наблюдается. Абсолютное значение зависит от атмосферного давления и места термометра, важна стабильность. По инструкции Luxstahl при отборе тела температура в царге держится в пределах ±0,1 °C, а подъём на 0,3 °C означает, что пошли хвосты.
Работа «на себя» и захлёб
Перед отбором колонну прогревают с закрытым отбором: всё испарившееся конденсируется в дефлегматоре и стекает обратно. Это называется работой «на себя». «Магарыч» даёт на этот этап около 30 минут, Luxstahl — 20–30 минут, после чего температура должна установиться на одном значении.
Если нагрев слишком сильный, флегма не успевает стекать через насадку и колонна «захлёбывается». В смотровом стекле узла отбора это видно как бурлящий «фонтан». Luxstahl рекомендует сразу снизить мощность на 50 Вт, подождать 10 минут и повторять, пока захлёб не исчезнет. Работать в захлёбе нельзя.
Насадки и тарелки ректификационной колонны
| Насадка | Что это | Где применяют |
|---|---|---|
| СПН (спирально-призматическая) | Мелкие спиральки из нержавеющей проволоки, засыпаются в царгу | Ректификация: даёт наибольшее разделение на единицу высоты |
| РПН (регулярная проволочная) | Рулон из гофрированной сетки | Опора для СПН, бражные режимы, медная РПН — для ароматных дистиллятов |
| Сетка Панченкова | Многослойная нержавеющая сетка-вставка | Укрепляющие колонны и бражные режимы («Феникс» Зенит, «Добрый Жар» Абсолют) |
| Тарелки (колпачковые, ситчатые) | Горизонтальные перегородки с отверстиями или колпачками, на каждой стоит слой жидкости | Тарельчатые колонны для ароматных дистиллятов: число тарелок задаёт степень очистки |
Тарелка ректификационной колонны — видимая ступень разделения: через стеклянные царги видно, как на каждой кипит слой жидкости. На насадке ступени не видны, но их больше на ту же высоту. Поэтому для максимальной чистоты спирта домашние производители кладут СПН, а для ароматных напитков — тарелки или РПН.
Засыпка СПН требует аккуратности. В инструкции Luxstahl указано ровно 4,8 кг ±50 г на две царги: насадку засыпают по 1–2 стакана и утрамбовывают постукиванием. Слишком плотная трамбовка ведёт к захлёбу, слишком рыхлая — к меньшей крепости.
Ректификационная колонна 2 или 3 дюйма: диаметр, высота, мощность
Диаметр определяет производительность, высота насадки — чистоту разделения. Для колонны на СПН есть эмпирическая формула из инструкции по работе на РК, опубликованной компанией «Тепловые системы» (Термомат): рабочая мощность в ваттах примерно равна 0,85–0,9 площади сечения трубы в квадратных миллиметрах. Ниже расчёт по ней, это ориентир, а не паспорт конкретной модели.
| Колонна | Внутренний диаметр (типично) | Площадь сечения | Рабочая мощность по формуле | Скорость отбора голов |
|---|---|---|---|---|
| 2 дюйма (труба 51 мм) | около 48 мм | около 1 810 мм² | около 1,5–1,6 кВт | около 70 мл/ч (для 50 мм) |
| 3 дюйма (труба 76 мм) | около 73 мм | около 4 190 мм² | около 3,6–3,8 кВт | от 120 мл/ч (для 63 мм и шире) |
Скорости отбора голов в таблице — из той же инструкции: 50 мл/ч для колонны 40 мм, 70 мл/ч для 50 мм, 100 мл/ч для 60 мм, 120 мл/ч для 63 мм. «Магарыч» для своей 51-мм колонны даёт диапазон 50–250 мл/ч. Расчёт для трёхдюймовой колонны согласуется с паспортом Luxstahl: для ректификации со скоростью 2 л/ч там нужен нагрев не меньше 3,3 кВт.
- 2 дюйма — нагрев от обычной плиты или ТЭНа 2 кВт, куб 20–30 л, умеренная скорость. Удобный выбор для квартиры.
- 3 дюйма — нужен ТЭН или индукция мощностью от 3,3–3,5 кВт и проводка под эту нагрузку. Быстрее, но с бытовой конфорки (обычно не больше 2 кВт, как отмечает Luxstahl) заявленных параметров не получить.
- Высота. Вторая царга удлиняет насадочную часть и повышает чистоту разделения, но увеличивает время прогрева и требует места под вытяжкой. Для бражного режима хватает одной короткой царги.
Ректификационная колонна: отбор по шагам
Отбор бывает двух видов. При паровом часть пара проходит мимо дефлегматора в холодильник, скорость регулируют водой на дефлегматор. При жидкостном дефлегматор конденсирует весь пар, а часть флегмы отводят через кран узла отбора. В инструкции «Магарыч» описаны оба режима. Ниже порядок ректификации по руководству Luxstahl, сокращённо.
- Подготовка сырца. После первой перегонки сырец около 40 % разбавляют до 35 %. Формула: (крепость сырца / 35) × объём − объём = вода. Для 10 л 43 % это 2,3 л воды. Посчитать удобно в калькуляторе разбавления.
- Разгон. Максимальная мощность до 60 °C в кубе, затем подают воду так, чтобы на выходе из аппарата она была 40–50 °C.
- Работа «на себя». Мощность снижают до рабочей (в примере Luxstahl 3,1 кВт), отбор закрыт, 20–30 минут ждут стабильной температуры.
- Головы. Отбор 2–3 капли в секунду. Объём — около 10 % от абсолютного спирта в сырце: в 10 л сырца 43 % содержится 4,3 л спирта, голов отбирают около 430 мл. Головы с ацетоном, метанолом и лёгкими эфирами употреблять нельзя.
- Тело. Скорость около 2 л/ч (33 мл в минуту) для этой модели. Температура в царге стабильна ±0,1 °C, вода из дефлегматора — 45–55 °C. Крепость проверяют спиртомером.
- Предхвостья. Когда температура выросла на 0,3 °C, меняют ёмкость и вдвое снижают отбор. При каждом новом скачке снова вдвое, пока скорость не упадёт ниже 250 мл/ч.
- Хвосты. Отбор открывают полностью и отбирают до 5 % в струе. Для «дожима» ориентир — 97–98 °C в кубе.
- Завершение. Выключить нагрев, дать аппарату остыть не меньше 30 минут, крышку горячего куба не открывать.
В бражном режиме порядок похож, но в куб идёт процеженная брага, а отбор тела ведут до 40 % в струе (так у «Магарыч» в режиме дистиллятора). Как устроены первая и вторая перегонка на простом аппарате и какие там температуры, разобрано в статье перегонка самогона.
Что такое ректификат
Ректификат — спирт, очищенный ректификацией до крепости около 96 %. Для промышленного спирта планку задаёт ГОСТ 5962-2013 «Спирт этиловый ректификованный из пищевого сырья»: объёмная доля этанола не меньше 96,0 % для марки «Базис» и 96,3 % для «Люкс», «Экстра» и «Альфа». Там же нормирован метанол, для «Альфы» — не больше 0,003 % в пересчёте на безводный спирт.
Домашний ректификат с колонны лабораторно не проверяется, поэтому сравнивать его с ГОСТом по чистоте нельзя. Крепость спиртомер покажет, а содержание метанола — нет. Ректификат почти без вкуса и запаха сырья, поэтому его разбавляют и используют как основу для настоек: например, для домашних настоек на нейтральной основе.
Ректификационная колонна: какую выбрать
Рейтингов «лучшие ректификационные колонны» мы не составляем: открытых сравнительных испытаний нет. Вместо брендов — критерии, которые можно проверить по паспорту.
- Задача. Нужен ароматный самогон — бражная колонна или тарельчатая. Нужен нейтральный спирт — РК с СПН.
- Диаметр под ваш нагрев. Есть только плита — 2 дюйма. Есть ТЭН 3,5 кВт и проводка — можно 3 дюйма.
- Инструкция с режимами. Мощность, скорости отбора, количество насадки и правила безопасности должны быть прописаны.
- Узел отбора с игольчатым краном и гильзой под термометр, точный электронный термометр.
- ТСА в комплекте, кламповые соединения с пищевым силиконом.
- Материал — пищевая нержавейка AISI 304 или медь.
- Высота собранной колонны помещается под вашу вытяжку.
Безопасность при работе с колонной
- Вода прежде нагрева. «Магарыч» запрещает нагрев без потока воды не меньше 30 л/ч, Luxstahl — не меньше 50 л/ч. Без охлаждения пары спирта выходят в помещение и горючи.
- Продукт на выходе холодный. По Luxstahl продукт горячее 35 °C — сигнал прибавить воду или убавить нагрев.
- ТСА и выход дистиллята не перекрывать. Инструкции запрещают работу с перекрытым выходом и дополнительные уплотнения, не предусмотренные изготовителем.
- Куб не выше 3/4, пенящиеся браги и жидкость с твёрдыми частицами не заливать: они забивают насадку и поднимают давление. Брагу процеживают.
- ТЭН под жидкостью. «Добрый Жар» требует, чтобы жидкость была выше нагревателя минимум на 10 см. Провода и изоляцию проверяют перед каждым включением.
- Не открывать горячий куб. После выключения ждут не меньше 30 минут.
- Огнетушитель рядом, лучше углекислотный или порошковый, аппарат не оставляют без присмотра.
- Головы — только в слив или на розжиг. Колонна не избавляет от отбора голов, метанол в домашних условиях не определяется: при сомнении продукт выливают.
- Дети и животные не должны иметь доступа к работающему аппарату и приёмной ёмкости.
Частые ошибки
| Ошибка | Чем грозит | Как правильно |
|---|---|---|
| Брага в РК с плотной СПН | Забивка насадки, рост давления | В РК — только процеженный сырец, разбавленный до 35 % |
| Отбор без работы «на себя» | Головы смешиваются с телом | 20–30 минут стабилизации при закрытом отборе |
| Слишком большая мощность | Захлёб, падение крепости | Снижать по 50 Вт до исчезновения «фонтана» |
| Быстрый отбор голов | Метанол и эфиры попадают в тело | 2–3 капли в секунду, около 10 % от абсолютного спирта |
| Не следить за температурой в конце | Хвосты в продукте | Подъём на 0,3 °C — смена ёмкости, отбор вдвое меньше |
| Переохлаждение флегмы | Перерасход воды, хуже разделение | Вода из дефлегматора 45–55 °C |
| Сквозняк, неутеплённые царги | Температура «гуляет» | Убрать сквозняк, утеплить царги |
| 3 дюйма на одной конфорке | Колонна не выходит на режим | Мощность по диаметру, ТЭН или индукция |
Частые вопросы
Можно ли гнать брагу через ректификационную колонну?
В режиме ректификации — нет: инструкции предписывают заливать сырец после первой перегонки. Брагу перегоняют на той же колонне в режиме потстилла или бражной колонны, с короткой насадкой.
Какие температуры в ректификационной колонне нормальные?
«Магарыч» указывает 77–78 °C в колонне при отборе тела. Точное значение зависит от давления и места термометра, поэтому ориентируются на стабильность: ±0,1 °C при отборе тела, подъём на 0,3 °C — начало хвостов.
Сколько времени занимает ректификация?
Разгон, 20–30 минут работы «на себя», затем медленный отбор голов и тело. Головы занимают от пары часов до нескольких: при 70 мл/ч, рекомендованных для колонны 50 мм, 430 мл голов отбираются больше 6 часов. Тело на модели Luxstahl идёт со скоростью около 2 л/ч. Закладывайте на ректификацию 10 л сырца целый день.
Убирает ли колонна метанол полностью?
Колонна концентрирует метанол в головах, но только при правильном отборе. Без лабораторного анализа гарантировать отсутствие метанола нельзя, поэтому головы всегда отбирают и выливают.
Зачем вторая царга?
Она удлиняет насадочную часть: больше теоретических тарелок — чище разделение. Для бражного режима и ароматных дистиллятов одной царги достаточно, для ректификации производители ставят две.
Нужна ли автоматика?
Не обязательно. Колонну можно вести вручную по термометру и игольчатому крану. Автоматика упрощает поддержание стабильной мощности и отбора, но не отменяет присмотр за аппаратом.
Юридическая справка
Оборот алкоголя регулирует Федеральный закон от 22.11.1995 № 171-ФЗ (текст на consultant.ru). Изготовление крепкого алкоголя гражданином для личного потребления, без цели сбыта, на дату публикации законом прямо не запрещено. Розничная продажа домашнего алкоголя физическими лицами запрещена: за неё предусмотрен штраф по ст. 14.17.1 КоАП РФ, за повторную продажу и оборот в крупном размере — уголовная ответственность. Мы не даём советов по продаже, маркировке и обходу акцизов. Формулировки закона перепроверяйте на актуальную дату.
ВОЗ напоминает, что безопасного уровня потребления алкоголя не существует.
Итог
Ректификационная колонна разделяет сырец за счёт флегмы: дефлегматор возвращает конденсат, насадка увеличивает число контактов пара и жидкости, а компоненты распределяются по высоте по температуре кипения. Бражная колонна — короткая версия того же устройства, которая сохраняет аромат. Колонный самогонный аппарат подбирают по задаче и нагреву: 2 дюйма — около 1,5 кВт, 3 дюйма — от 3,3 кВт. Работа колонны всегда начинается с прогрева «на себя», затем медленный отбор голов, тело при стабильной температуре и смена ёмкости при её росте на 0,3 °C. Вода до нагрева, открытая ТСА, огнетушитель рядом и головы в слив — обязательны при любом режиме.
